金属护套无机矿物绝缘电缆
作者: 人气: 发表时间:2023-08-16 23:28:34
产品介绍
金属护套无机矿物绝缘电缆
产品用途
金属护套无机矿物绝缘柔性防火电缆是本公司自行设计、独立开发的新产品,包括: RTTZ、RTTZE
(YTTW、YTTWE 或 BTTRZ) 型铜芯轧纹铜护套无机矿物绝缘电缆和RTGZ、RTGZE(YTGW、YTGWE 或
HFTGB) 型铜芯轧纹不锈钢护套无机矿物绝缘电缆。可替代BTTZ 铜芯护套矿物绝缘电缆,电缆制造长度与 普通电缆相当,特别是大截面多芯电缆更显优势,柔性好,载流量大,接头少,安装方便。
电缆型号和名称
型号 | 名称 |
RTTZ(YTTW) | 铜芯轧纹铜护套无机矿物绝缘电缆 |
RTTZE(YTTWE) | 铜芯轧纹铜护套无机矿物绝缘低烟无卤聚烯烃外护套电缆 |
RTGZ(YTGW) | 铜芯轧纹不锈钢护套无机矿物绝缘电缆 |
RTGZE(YTGWE) | 铜芯轧纹不锈钢护套无机矿物绝缘低烟无卤聚烯烃外护套电缆 |
电缆规格
型号 | 额定电压 | 芯数 | 标称截面 |
RTTZ RTTZE RTGZ RTGZE |
450/750V 0.6/1kV | 1 | 1-630 |
2、3 | 1-300 | ||
4、5 | 1-240 | ||
3+1、4+1 | 2.5-240 | ||
7-37 | 1-2.5 |

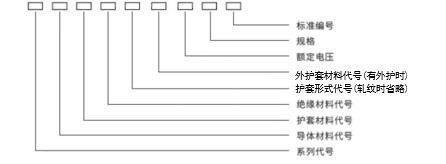

无机矿物绝缘电缆产品表示方法
电缆标记举例:
举例1:铜芯轧纹铜护套无机矿物绝缘电缆,额定电压:0.6/1kV, 规格:3×185+1×95,表示为: RTTZ-0.6/13×185+1×95 Q/WHSS88-2018(GB/T 34926-2017);
举例2:铜芯轧纹不锈钢护套无机矿物绝缘电缆,额定电压:0.6/1kV, 规格:19×1.5,表示为:
RTGZ-0.6/119×1.5 Q/WHSS88-2018。

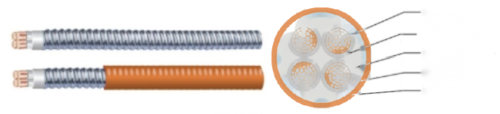

产品结构
导体:有多股铜线绞合而成,具有良好的弯曲特性
绝缘:采用耐高温,不燃烧的无机矿物绝缘材质。
铜护套:铜质材料,经特殊加工有良好的弯曲特性,并可作为 PE 线。
钢护套:钢质材料,不锈钢材料,为非磁性材料,经特殊加工有良好的弯曲特性,耐腐蚀性更好。
外护层:根据用户要求在铜护套外加低烟无卤阻燃聚烯烃护套料,具有良好的防腐蚀特性,用于化工
无机矿物绝缘电缆产品产品电气特性
工作电压:动力电缆:0.6/1kV 及以下数据电缆:300V
额定电流:单芯25A-1800A, 多芯16-500A
工频耐压:450/750V等级电缆和0.6/1kV 等级电缆分别施加2500V 和3500V 电压在相与相,相与金属 护套之间,历时15min, 不应发生击穿
绝缘电阻:≥100MΩ ·km
最小弯曲半径:当D≤12 时,为6D 当12<D≤20 时,为10D 当12<D≤20 时,为15D
无机矿物绝缘电缆产品耐火特性
1、按GB12666.6
A 类火焰温度950~1000℃中燃烧,相间及相与外护套之间施750V 电压,历时90min 绝缘不损坏。
B类火焰温度750~800℃中燃烧,相间及相与外护套之间施750V电压,历时90min 绝缘不损坏。
2、按英国BS378 标准,本公司柔性防火电缆经检测试验,耐火性能能满足以下要求:
A级650℃ 3h;B 级750℃ 3h;C 级950℃3h;S 级950℃20min。
无机矿物绝缘电缆产品特点
1、防火性能优异
耐火等级不仅满足国标GB12666.6A 类950℃,90min, 还可满足英国BS6387-1994 中规定的A 级 650℃,3h;B 级750℃,3h;C级950℃,3h要求;同时,在燃烧中还能耐受水喷与机械撞击。
2、制造长度长、截面大
不管是单芯,还是多芯电缆,其长度能满足供电长度需要,中等规格的电缆长度可达1000m。
小规格的电缆长度可达2000m; 单芯电缆截面可达630mm², 多芯电缆截面可达240mm²。
3、燃烧时无烟无卤无毒
绝缘材料采用无机材料燃烧时不会产生任何有害气体,无燃烧物,电缆不会产生自燃现象,更不会发生 二次污染,称得上是环保绿色产品。
4、具有柔性
电缆可以盘在电缆盘上,其弯曲半径≤20D,(D 为电缆外径)。
5、过载能力大
电缆不仅截流量大,而且具有较大的过载能力。根据布线要求,通常电缆表面温度≤70℃,若布线不可 触摸,也不与可燃建筑材料接触时,电缆护套温度可提高到105℃。过载时防火电缆长期工作温度可达到 250℃。
6、耐腐蚀
有机绝缘耐火电缆有时需穿塑料管和铁管,塑料管易老化变脆,铁管易锈蚀,柔性防火电缆有铜护套不 须穿管,不锈钢护套耐腐蚀性更好。
7、无电磁干扰
防火电缆与信息、控制等线缆在同一竖井中敷设时,在金属护套的屏蔽下,不会对信号、控制电线电缆 传输的信号产生干扰。
8、安全性好
由于防火电缆具有无烟无卤不燃和耐火特性,电缆在火焰中能保持正常供电,起动消防设备,减少火灾 损失,对人身安全的防护也特别可靠。其铜护套是优良导体,是最好的接地PE 线。
9、使用寿命长
无机绝缘材料耐温高,且不易老化,它的寿命比有机绝缘电缆高出许多倍,在正常工作状态下,其寿命 可以与建筑物等同,不锈钢护套电缆的使用寿命更长。
10、安装方便
柔性防火电缆的运输和安装包括安装配件近似于普通电缆,较简单。
11、经济性好
柔性防火电缆由于制作工艺先进,安装简单,在同等条件下其综合费用比矿物绝缘电缆的费用明显降 低。
铜芯轧纹铜护套无机矿物绝缘电缆规格及其参数表
单芯电缆的参数表
导体芯数 和标称 截面 | 裸电缆计 算外径 | 外套电缆 计算外径 | 导体线芯 标称直径 | 导体电阻 20℃ | 铜护套截 面和 | 铜护套电 阻 | 成品 货长度 | 近似重量 | |
RTTZ电缆 | RTTZE电缆 | ||||||||
mm² | mm | mm | mm | Q/km | mm² | Q/km | m | kg/km | kg/km |
1*10 | 8.9 | 10.4 | 4.02 | 1.83 | 9.3 | 2.07 | 1500 | 253 | 290 |
1*16 | 10.3 | 11.8 | 5.04 | 1.15 | 10.3 | 1.82 | 1500 | 330 | 373 |
1*25 | 11.2 | 12.7 | 6.36 | 0.727 | 12.5 | 1.54 | 1500 | 415 | 462 |
1*35 | 12.3 | 13.8 | 7.5 | 0.524 | 13.8 | 1.4 | 1400 | 527 | 578 |
1*50 | 14.8 | 16.3 | 8.8 | 0.387 | 19.5 | 0.986 | 1400 | 763 | 823 |
1*70 | 16.6 | 18.6 | 10.6 | 0.268 | 21.7 | 0.888 | 1200 | 972 | 1063 |
1*95 | 19.1 | 21.1 | 12.5 | 0.193 | 25.6 | 0.751 | 1200 | 1223 | 1327 |
1*120 | 21.6 | 24.1 | 14.1 | 0.153 | 28.0 | 0.687 | 1000 | 1547 | 1695 |
1*150 | 23.6 | 26.1 | 15.7 | 0.124 | 31.0 | 0.622 | 1000 | 1818 | 1979 |
1*185 | 25.4 | 27.9 | 17.5 | 0.0991 | 33.5 | 0.574 | 800 | 2159 | 2332 |
1*240 | 27.8 | 30.3 | 20.1 | 0.0754 | 45.2 | 0.426 | 800 | 2795 | 2983 |
1*300 | 30.8 | 33.3 | 22.5 | 0.0601 | 50.4 | 0.382 | 600 | 3417 | 3624 |
1*400 | 34.0 | 36.5 | 25.2 | 0.047 | 56.6 | 0.34 | 600 | 4396 | 4624 |
1*500 | 37.8 | 40.3 | 28.8 | 0.0366 | 65.5 | 0.294 | 500 | 5427 | 5680 |
1*630 | 42.8 | 45.3 | 32.4 | 0.0283 | 72.9 | 0.264 | 500 | 6915 | 7200 |
注:2芯、3芯、3+1芯电缆参数表另附。
铜芯轧纹不锈钢护套无机矿物绝缘电缆规格及其参数表
单芯电缆的参数表
导体芯数和标 称截面 | 裸电缆 计算外径 | 外套电缆 计算外径 | 导体线芯 标称直径 | 导体电阻 20℃ | 成品交货长度 | 近似重量 | |
DTG7电缆 | RTGZE电缆 | ||||||
mm² | mm | mm | mm | Q/km | m | kg/km | kg/km |
1*10 | 8.3 | 9.8 | 4.02 | 2.333 | 1500 | 175 | 210 |
1*16 | 9.3 | 10.8 | 5.04 | 1.466 | 1500 | 233 | 272 |
1*25 | 10.4 | 11.9 | 6.36 | 0.927 | 1500 | 327 | 370 |
1*35 | 11.5 | 13.0 | 7.5 | 0.668 | 1400 | 427 | 475 |
1*50 | 14 | 15.5 | 8.8 | 0.493 | 1400 | 578 | 635 |
1*70 | 16.3 | 18.3 | 10.6 | 0.342 | 1200 | 806 | 896 |
1*95 | 18 | 20.0 | 12.5 | 0.246 | 1200 | 1043 | 1141 |
1*120 | 20.7 | 22.7 | 14.1 | 0.195 | 1000 | 1329 | 1471 |
1*150 | 22.5 | 25.0 | 15.7 | 0.158 | 1000 | 1587 | 1740 |
1*185 | 24.6 | 27.1 | 17.5 | 0.126 | 800 | 1948 | 2115 |
1*240 | 26.8 | 29.3 | 20.1 | 0.096 | 800 | 2467 | 2649 |
1*300 | 30 | 32.5 | 22.5 | 0.077 | 600 | 3056 | 3259 |
1*400 | 33.2 | 35.7 | 25.2 | 0.060 | 600 | 4001 | 4225 |
1*500 | 37.1 | 39.6 | 28.8 | 0.047 | 500 | 5067 | 5315 |
1*630 | 42.5 | 45.0 | 32.4 | 0.036 | 500 | 6511 | 6793 |
注:2芯、3芯、3+1芯电缆参数表另附。
场所。
